過去二十年以來，聚烯烴熱熔膠在市場上贏得了越來越多的認可。由于一些世界知名公司，如贏創(chuàng)工業(yè)集團、陶氏、埃克森都對這個領(lǐng)域進行投資以克服早前技術(shù)(EVA乙烯醋酸乙烯酯共聚物、嵌段共聚物)的不足，膠粘劑客戶現(xiàn)在有多種聚烯烴聚合物可供選擇。聚烯烴熱熔膠取得成功的另一同樣重要因素是，行業(yè)熱點正轉(zhuǎn)向與傳統(tǒng)聚合物更加難以粘結(jié)的基材(如PE聚乙烯或PP聚丙烯)。

　　贏創(chuàng)的Vestoplast® 206這一聚合物同時具備聚烯烴主鏈、濕氣固化和與極性、非極性基材粘結(jié)的優(yōu)點。Vestoplast® 206與其它聚合物、樹脂和添加劑的相容性可與其它Vestoplast®級產(chǎn)品相媲美，因此更便于配方師開展配方設(shè)計。

　　Vestoplast® 206是一種含有硅氧基的無定形-α-聚烯烴(APAO)。它通過低壓齊格勒法合成，隨后與功能性有機硅烷接枝而制備得到，在此過程中產(chǎn)生可濕氣固化的APAO。

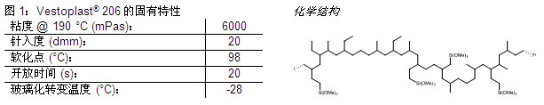

　　圖1顯示了Vestoplast®206的典型固有特性以及固化前的非晶化學結(jié)構(gòu)。

　　Vestoplast®206對多種基材的粘結(jié)測試均表現(xiàn)出優(yōu)越的粘接強度。這些測試主要以物理性能(如軟化點、粘度)和化學主鏈結(jié)構(gòu)相似的非功能性標準級產(chǎn)品(Vestoplast®708)的性能為基準，如圖2所示。需要指出的是，Vestoplast®206的粘結(jié)表現(xiàn)極為優(yōu)秀，尤其是對于難粘的基材，如玻璃和未經(jīng)處理的PP聚丙烯，這使得Vestoplast®206常常成為這些應用領(lǐng)域的首選。

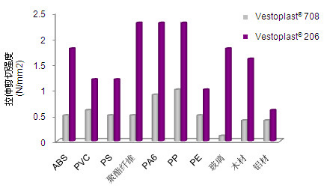

   圖2：粘結(jié)實驗結(jié)果*

　　*Vestoplast® 206固化14天后的測試結(jié)果，其中PE和PP未進行預處理

　　濕氣固化是Vestoplast®206與其它聚烯烴相比的重要優(yōu)勢：固化后的Vestoplast®206在165°C的熱剪切失效溫度隨著固化的推進增長5倍。Vestoplast®206與其他Vestoplast®級產(chǎn)品完全兼容，不僅能讓配方設(shè)計師定制上膠過程所需的膠黏劑性能，而且也開啟了提高最終(固化后)粘結(jié)性的大門。

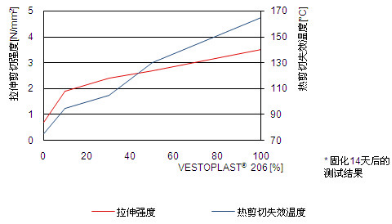

　　圖3顯示了以Vestoplast®206替代部分標準等級(Vestoplast®708)產(chǎn)品時拉伸強度和熱剪切失效溫度的提高。

　　圖3：拉伸強度和熱剪切失效溫度的提高*

　　Vestoplast®206能在初始粘結(jié)階段達到聚烯烴熱熔膠的高粘結(jié)強度。一旦工作件粘結(jié)在一起，大約兩個星期后產(chǎn)品將達到最終粘接強度。

　　濕氣固化也意味著在膠粘劑生產(chǎn)過程中和客戶施膠過程中，都必須要隔絕水汽操作。典型的配方里可能還存在填料、蠟或其他樹脂，它們在與Vestoplast®206混合之前也應進行干燥。此外，應避免使用含有酸的樹脂;酸性基團可能會與硅氧烷基團反應，或催化硅氧烷基團發(fā)生水解反應，形成凝膠，其后引發(fā)嚴重的加工問題。強烈推薦在生產(chǎn)過程和包裝階段中使用不含水的保護氣體，如氮氣。

　　Vestoplast®206熱熔膠可以在常規(guī)PUR熱熔膠膠廠的反應器中制備(根據(jù)配方同時需要更高的溫度)。此外，Vestoplast®206完全可以通過擠出機或捏合機加工(如密封膠的生產(chǎn))。與生產(chǎn)PUR熱熔膠不同，生產(chǎn)Vestoplast®206熱熔膠或密封劑不需要化學反應，僅需要在惰性氣體保護下進行。但是，要為最終產(chǎn)品慎重選擇正確的包裝——通常應選擇可絕對隔絕濕氣的3層密封袋或密封桶包裝。

　　為確保以最方便、最安全的包裝供應Vestoplast®206，贏創(chuàng)采用了新型枕頭狀易撕包裝(Vestoplast®206 EPP)，如圖4所示。這種新包裝有一個防粘結(jié)內(nèi)層，能夠簡單和方便地拆包，可將拆解桶狀包裝過程中的產(chǎn)品損失減少到“零”。

　　圖4：Vestoplast® 206的包裝

　　Vestoplast®206通過水與硅氧烷基團發(fā)生化學反應而固化，并生成少量的甲醇，最終形成穩(wěn)定的Si-O-Si鍵的三維網(wǎng)狀結(jié)構(gòu)。

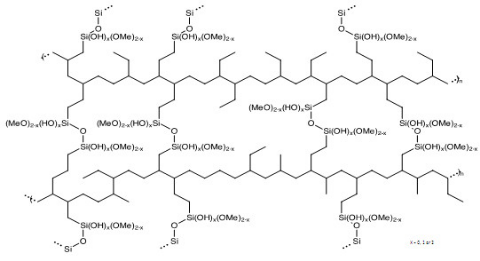

　　圖5：Vestoplast®206 –固化后的結(jié)構(gòu)(示意圖)

　　由于瞬間產(chǎn)生的硅醇基和硅氧烷基團也能夠與基材表面的羥基發(fā)生反應， Vestoplast®206與木頭和玻璃產(chǎn)生優(yōu)秀的粘結(jié)性也就不足為怪了(詳情請參見圖2)。

　　路易斯酸堿系統(tǒng)如DBTL(二月桂酸二丁基錫)可以加速固化反應。固化速度取決于多種因素，如水從表面向硅氧烷基團擴散的能力，基材的含水量，膠粘劑的固化溫度、厚度和催化劑的用量(如果有足夠的水分存在且溫度為23 °C，在薄薄一層膠黏劑中添加0.015 DBTL，可在4 - 7天后達到最高強度)。

　　除了粘結(jié)性能外，Vestoplast®206還表現(xiàn)出良好的抗紫外線性能(312 h紫外線照射后撕裂強度從2.9 N /mm2下降到2.1 N /mm2)，水滲透率顯著低于PIB (根據(jù)DIN 53122：厚度0.8mm時水滲透率0 g/m3d)，使它特別適合用于太陽能電池組件的密封劑配方。

　　除此之外，Vestoplast®206也能溶于芳烴溶劑(在甲苯中溶解度高達30%)，因此可用于溶劑系統(tǒng)或用于清洗設(shè)備使用。

　　結(jié)論：

　　當常見的聚烯烴聚合物在粘結(jié)非極性和極性基材上遇到困難時，Vestoplast® 206 便可以成為首選聚合物。其獨特的交聯(lián)能力和對各種基材的化學粘結(jié)特性，使其不僅可作為膠粘劑使用，也可作為密封劑應用于建筑和太陽能等行業(yè)。它在紫外線照射下不會黃變或降解，固化后仍將保持柔韌性，透水性極低。該活性熱熔膠或密封劑不含異氰酸酯，從而可得到更大市場認可度。
